古董配置ITX

引言

这个 618 的时间，装机的欲望不断高涨
但是众所周知，当前的硬件价格实在太贵

不过经过我的仔细思考，我其实只是想装机而已，需要的是过程而不是真的缺一台电脑来用

然后我数了数手上有的多余的硬件：

GTX 1050 2GB显卡
一块装有 CachyOS 的 512GB PCIe 3.0 NVMe M.2 固态硬盘
之前买的丐中丐迷你主机上的Intel 7260 M.2无线网卡和一块256GB 固态硬盘

还有老家闲置的i5 7400 + 6500xt 4GB + DDR4 2400MHz 8GB + DDR4 2133MHz 4GB

再想办法拆下来一个 ITX 主板或者收一个。这样把我初中使用的配置重新装成 ITX 似乎很有希望

---

初版目标配置

首先是抱着不再维持老家电脑可用状态的目标，凑出如下的童年同款配置
CPU：i5 7400
内存：DDR4 2400MHz 8GB
主板：适配的 ITX 主板 🤓
硬盘：512GB PCIe 3.0 NVMe M.2 固态硬盘
显卡：GTX 1050 2GB
网卡：Intel 7260（拆机）
散热：从原主板上拆
电源：300W 静音 1U电源 🤓
机箱：3D打印 🤓

这样我几乎只需要找到主板和电源就行了，成本最低的方案。

---

主板获取

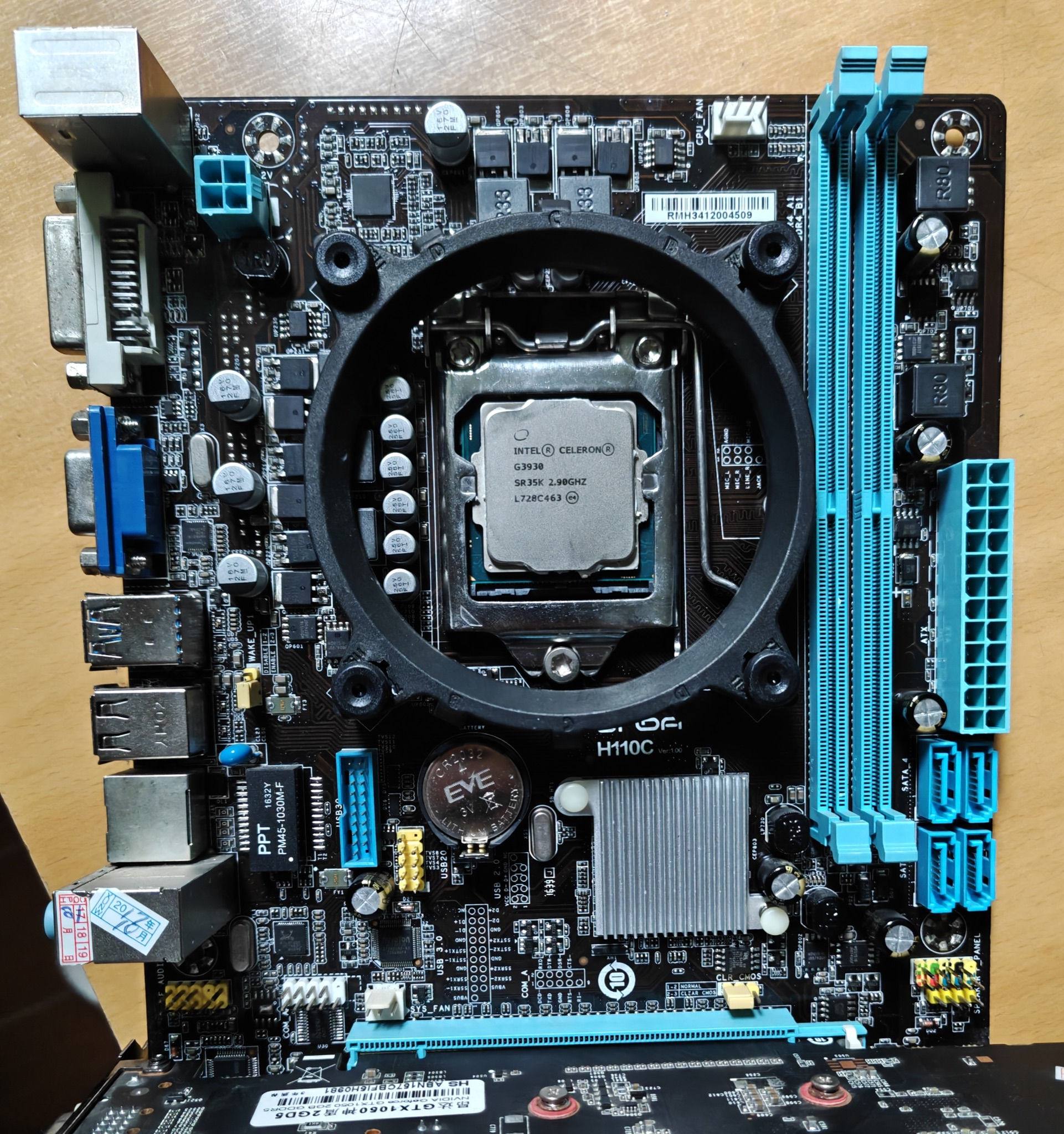

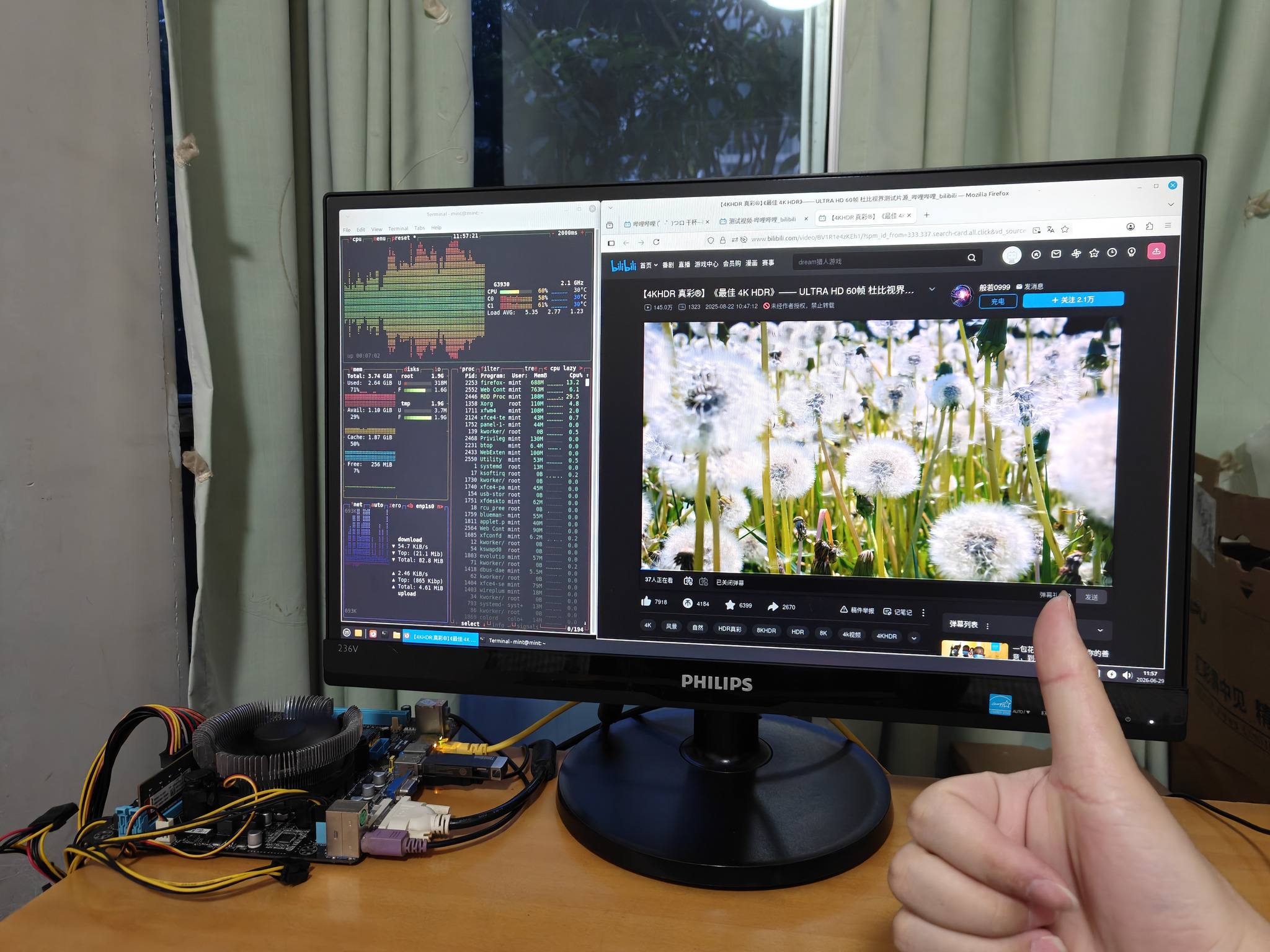

很幸运，正好在门市里找到一台废弃主机，它的主板是昂达的 H110C，原本装的是赛扬的 G3930，2.9GHz 2 核 2 线程，性能非常弱；好在插槽是 1151，尺寸是 17*18，虽然不是标准 ITX，但是可以用。

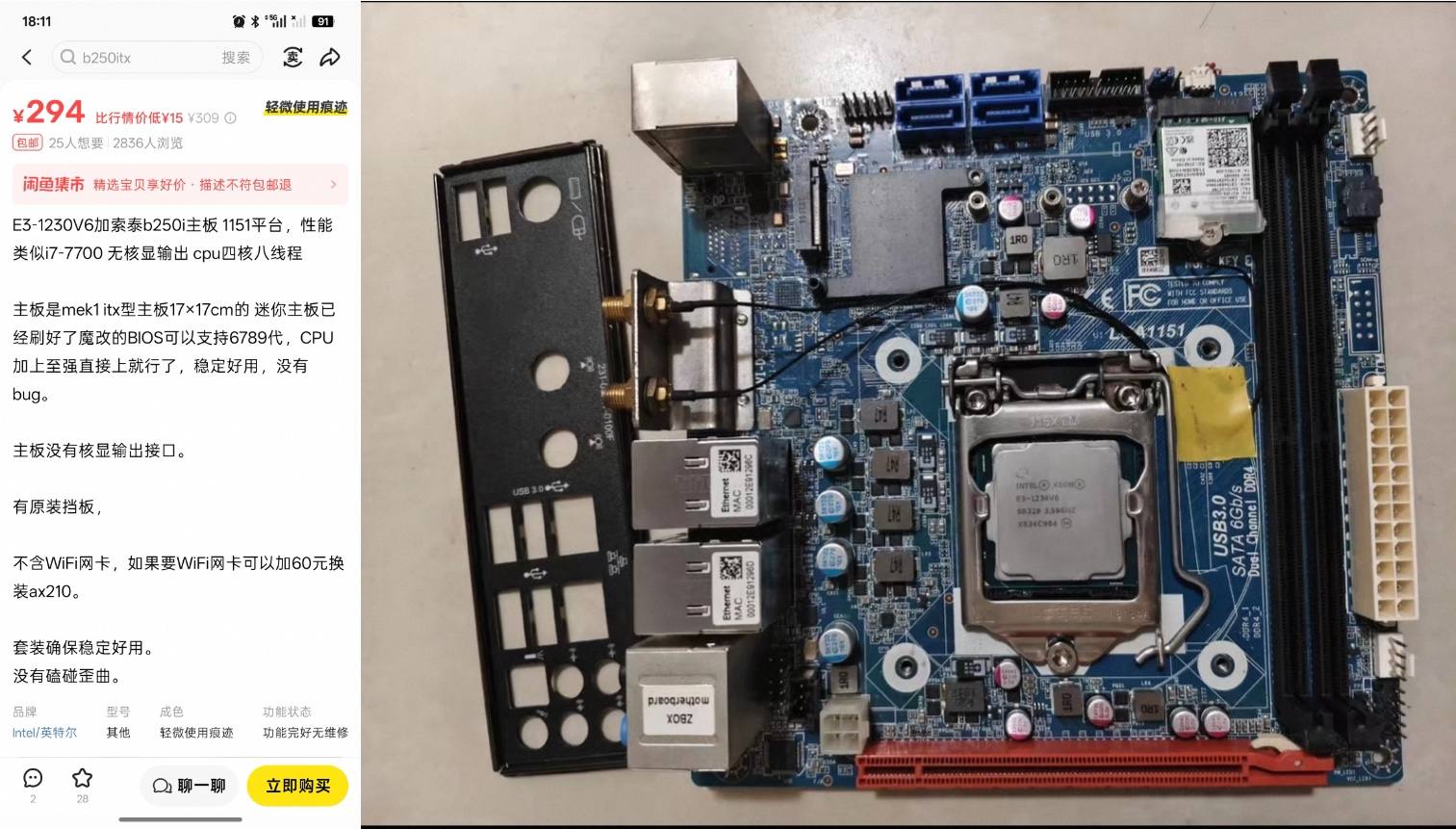

不过很遗憾，就在这个时候我在闲鱼上看到一个完美让我心动的版U套装：
一块额外的（意思是我可以不用牺牲原本电脑的可用性了）更强的 CPU（E3-1230v6，3.5GHz，4 核 8 线程，约等于 7 代 i7）和标准大小的 ITX 主板，而且接口完美（有 M.2 硬盘位和网卡位，有两个以太网口[意味着后面还可以做服务器、软路由、NAS 等多种功能玩法]），还只要不到 ¥300。太美妙了，当时一看我就下单了。

主板获取完成。再见了👋昂达 H110C，欢迎你👏索泰 B250i。

---

电源获取

没啥好说的，买了一个270W的全汉静音1u电源，¥156.45

---

方案更改

两个意外

很可惜，就当我以为组件除了机箱都凑齐了时候，意外发生了
反复的无固定把显卡插到主板的临时测试，最终导致我的1050出现了故障，无法再次点亮。
这意味着我失去了一块可用的独立显卡

与此同时，我试图把E3-1230v6装到原电脑上的华硕B250M上时，发现也无法点亮。原来是这块至强CPU作为面向服务器的CPU虽然接口和同代消费级的CPU接口相同，但是消费级主板没有可以识别它的微码，也就是说正常消费级主板是无法使用它的。（难怪买到的是魔改过BIOS的主板）

---

不得不更改的方案

重新整理一下状况，发现：当前有两条硬约束
E3-1230v6目前只能和那块索泰的B250i绑定
只剩一块6500xt独显可以使用

由于 E3 没有核显，如果要满足我同时保持两台主机可用性的话，唯一的办法就是保持原主机使用 i5-7400 加自带的核显。我要组的 ITX 主机只能是和我童年配置全不相同的 E3 + 6500 XT。

没办法，思考一段时间，再见了👋童年硬件，欢迎你👏更强更酷的自助 ITX。

目前的配置已经不只是摆设了，玩点现在的游戏也是没问题的，体验不错。

---

6500xt显卡散热模组改造——长卡改短卡

问题和机会

本来不打算用 6500 XT 的，一个原因是它需要外接 6-pin，功耗比 1050 高一些，不知道原先给 1050 准备的 270W 电源能不能 hold 住（还好后面烤鸡测试发现没问题）；另外就是它的长度比 1050 板子（18cm 长）长一截，有 21cm 左右，塞到 ITX 机箱里面不理想。

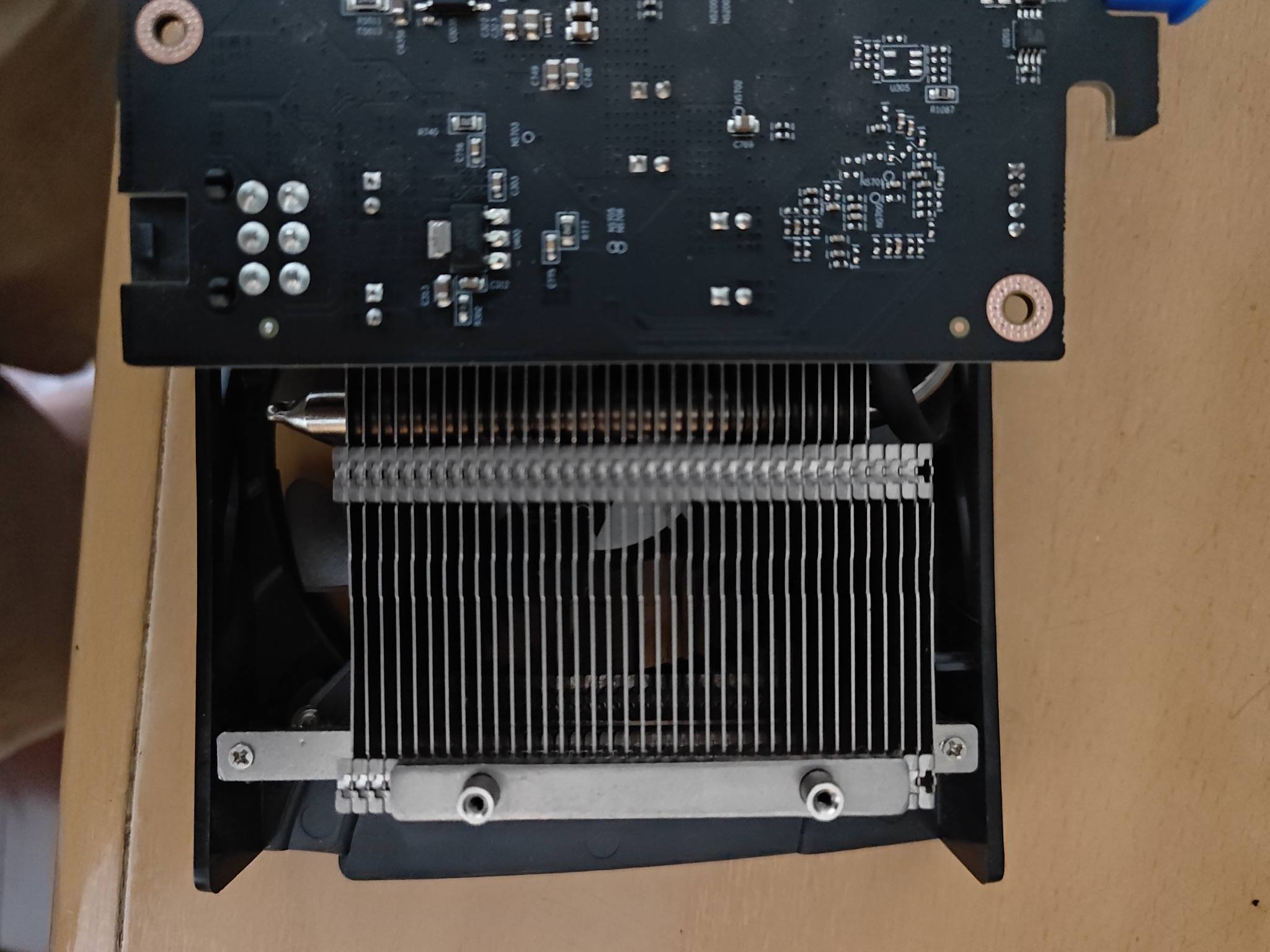

结果没想到，当我不得不重新审视 6500 XT 时，发现我这张卡实际的 PCB 长度只有 17cm，长的只有散热模组和背板。

---

改造方案

背板直接去掉。

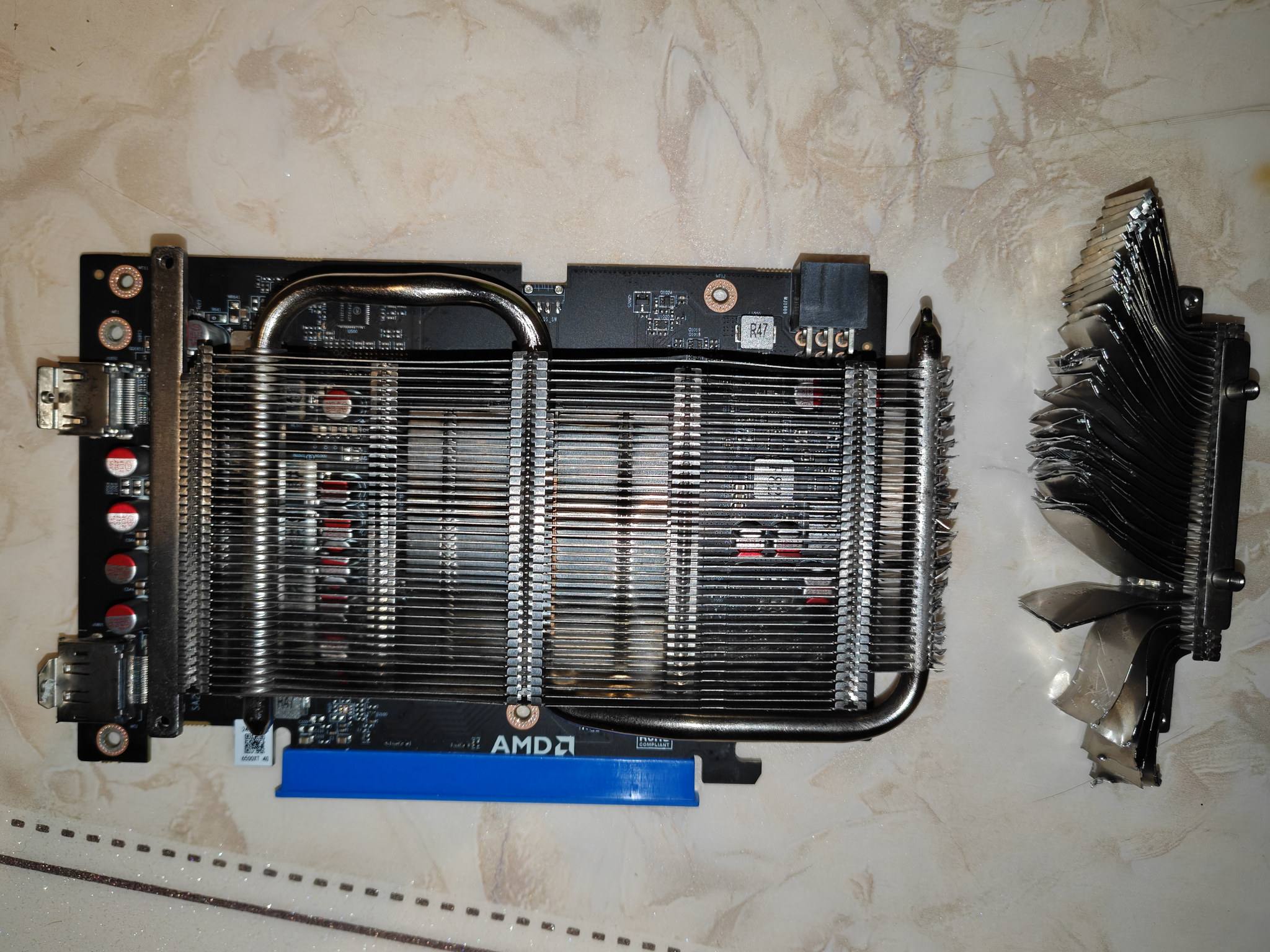

超出热管边缘的散热鳍片切掉。

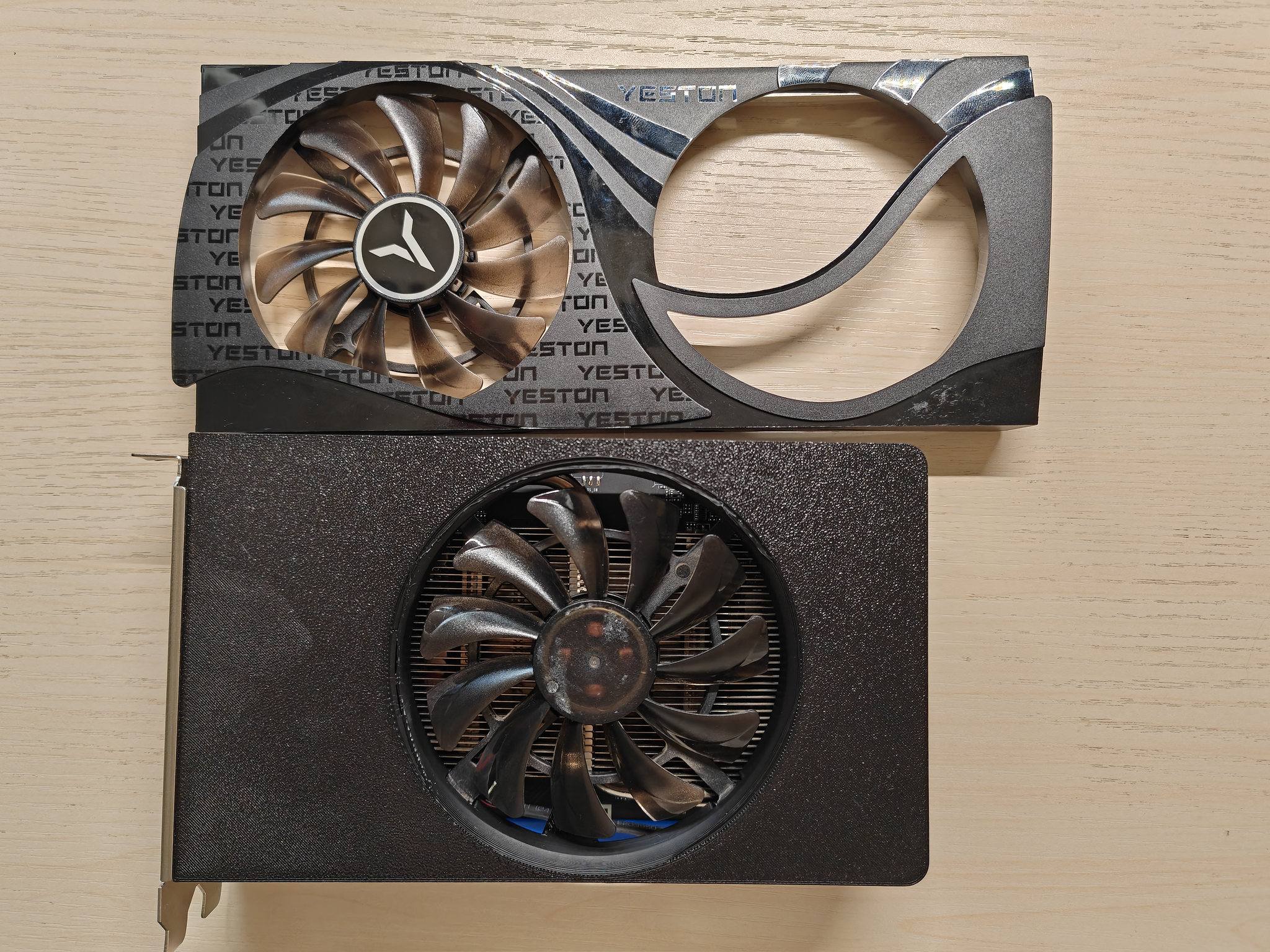

重新设计制作单风扇散热模组（需要3D打印，回出租屋完成的）

改完后默频、默功耗（80W）烤鸡无压力，看来这张卡只是看起来很大个，本质是低功耗短卡。

---

傲腾加速机械盘替代固态硬盘

固态硬盘使用权变更

之前提到的两块固态硬盘，一块本来装的是CachyOS的，拿去被我装成NixOS（又是另外一段折腾经历了，最后还是用Windows了，问就是非常美丽🤩但是生态始终差点意思）玩去了，没法用。

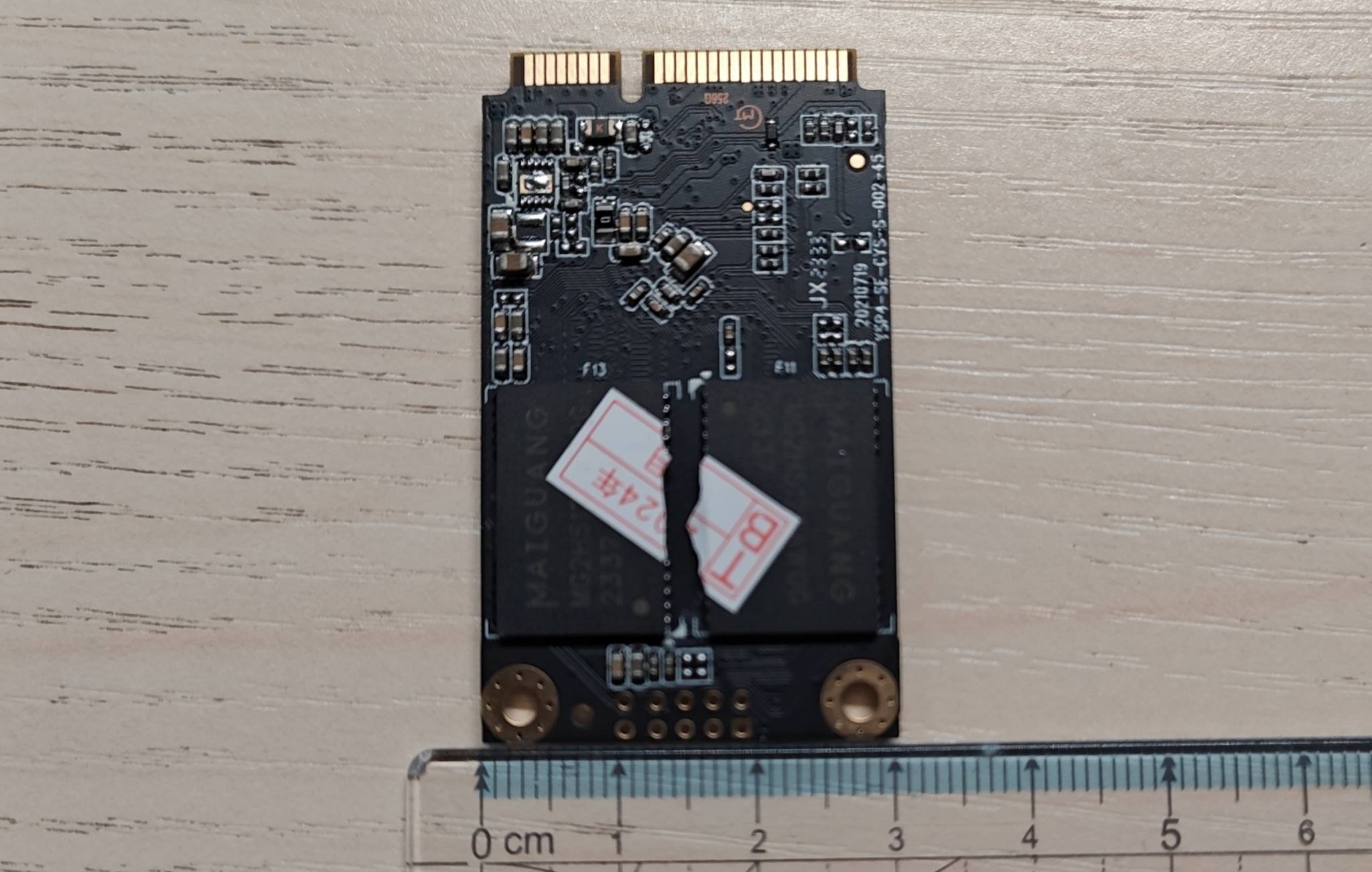

另一块我才发现根本不是M.2接口（查了才知道是苹果最开始用的固态硬盘的自己的标准）
（由于多次装系统，我已经干废两个U盘，已经买了个硬盘盒把它作为了全能刷机盘、临时系统盘和数据转移盘）

---

傲腾

又是正好，我又通过拆长辈不用的旧笔记本得到一块2.5寸 512GB机械硬盘。

但是，机械硬盘的速度实在太慢了，会成为我这套配置的严重短板。

正正好好😄，我有一块我之前为了减缓我电脑的内存紧缺问题（存虚拟内存分页文件用）¥30买的傲腾M10 二代 16GB （最后发现效果不理想，和固态差不太多），刚好发挥傲腾原本的作用——作为缓存加速机械硬盘。

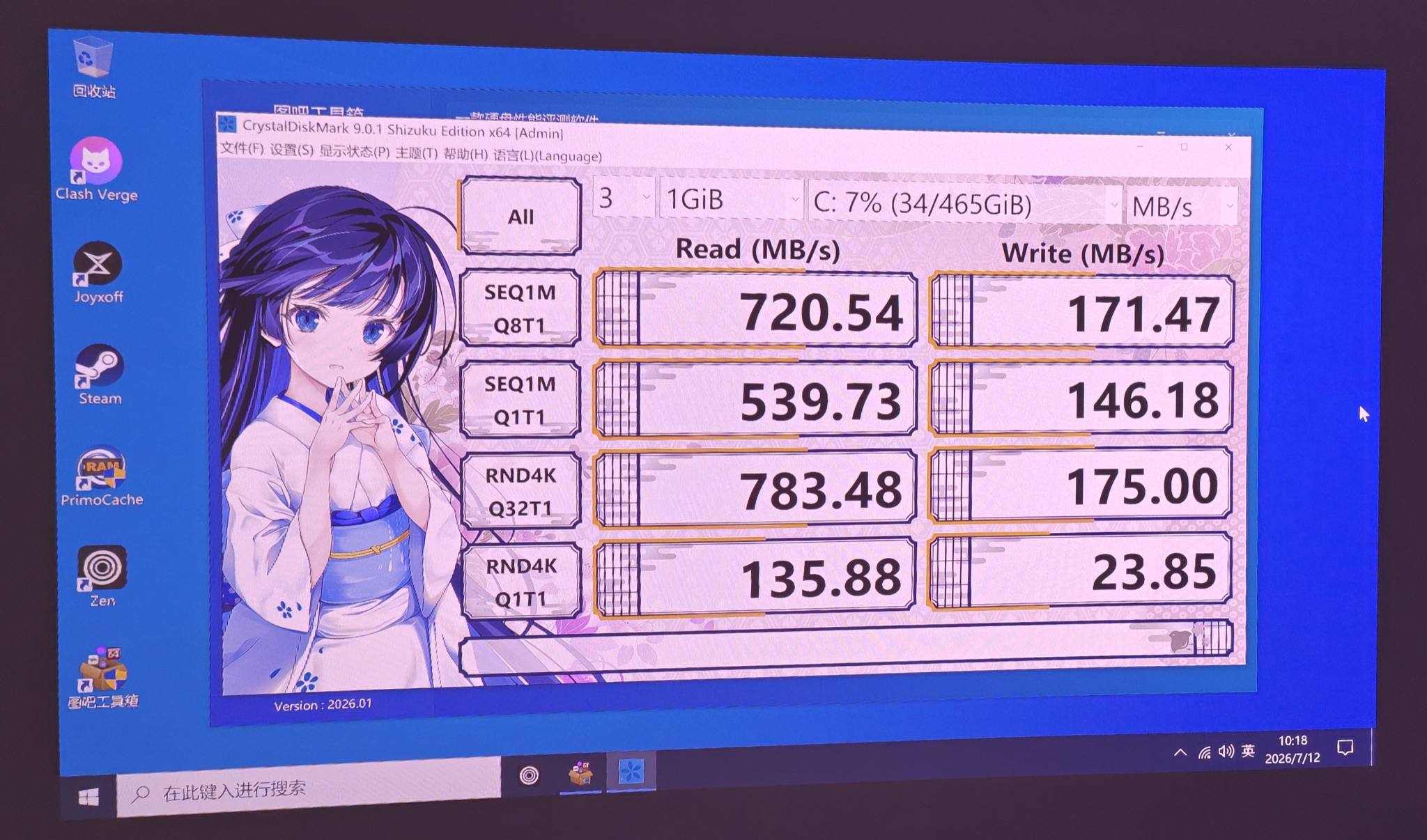

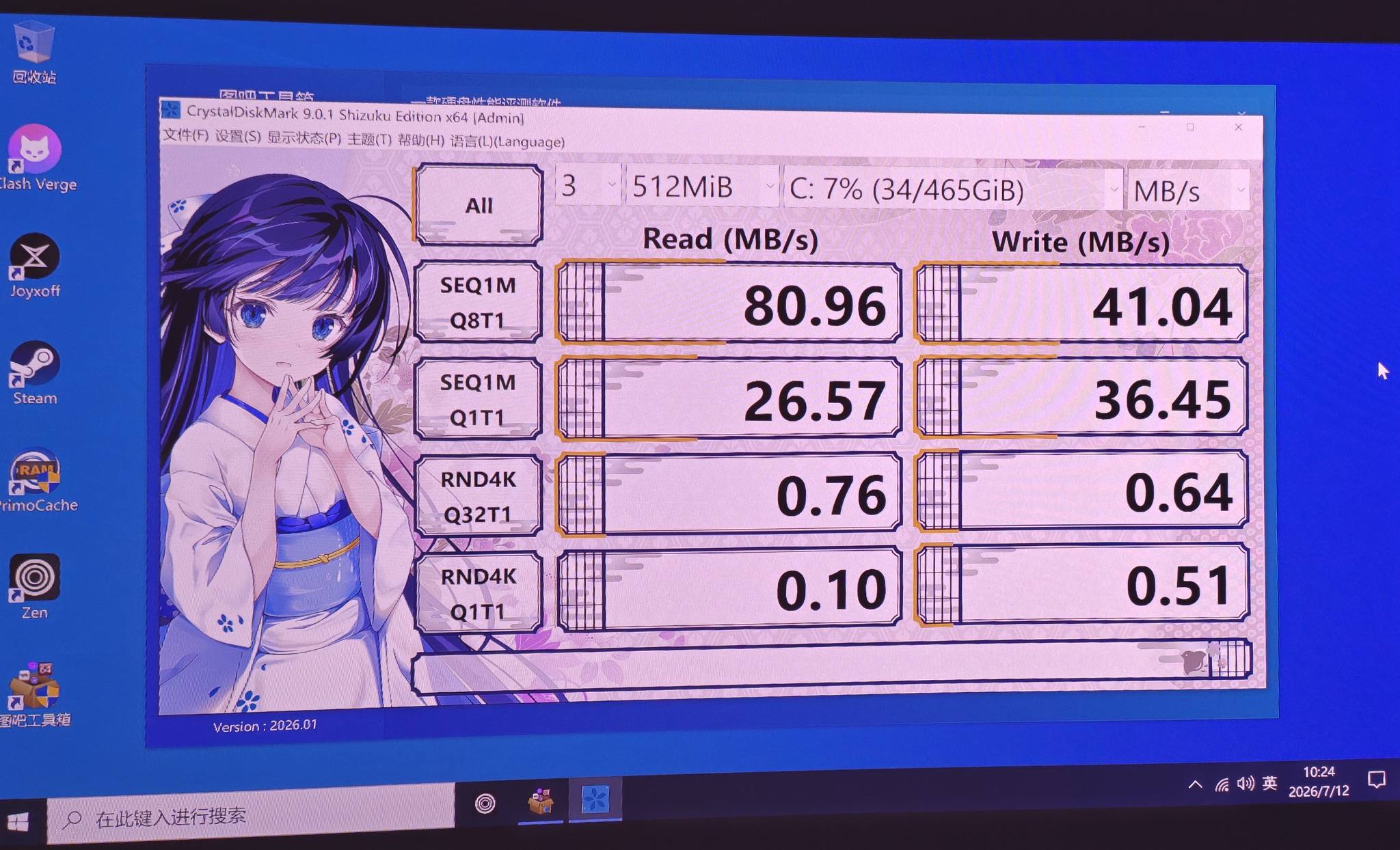

对比测试图如下，速度快的是加速后的效果。提升非常明显，已经踏入半步固态的水平了。

---

机箱

这个过程就略记录了
这次用到的新东西有热熔螺母和ASA材料，以及若干建模技巧
还有反复的试错

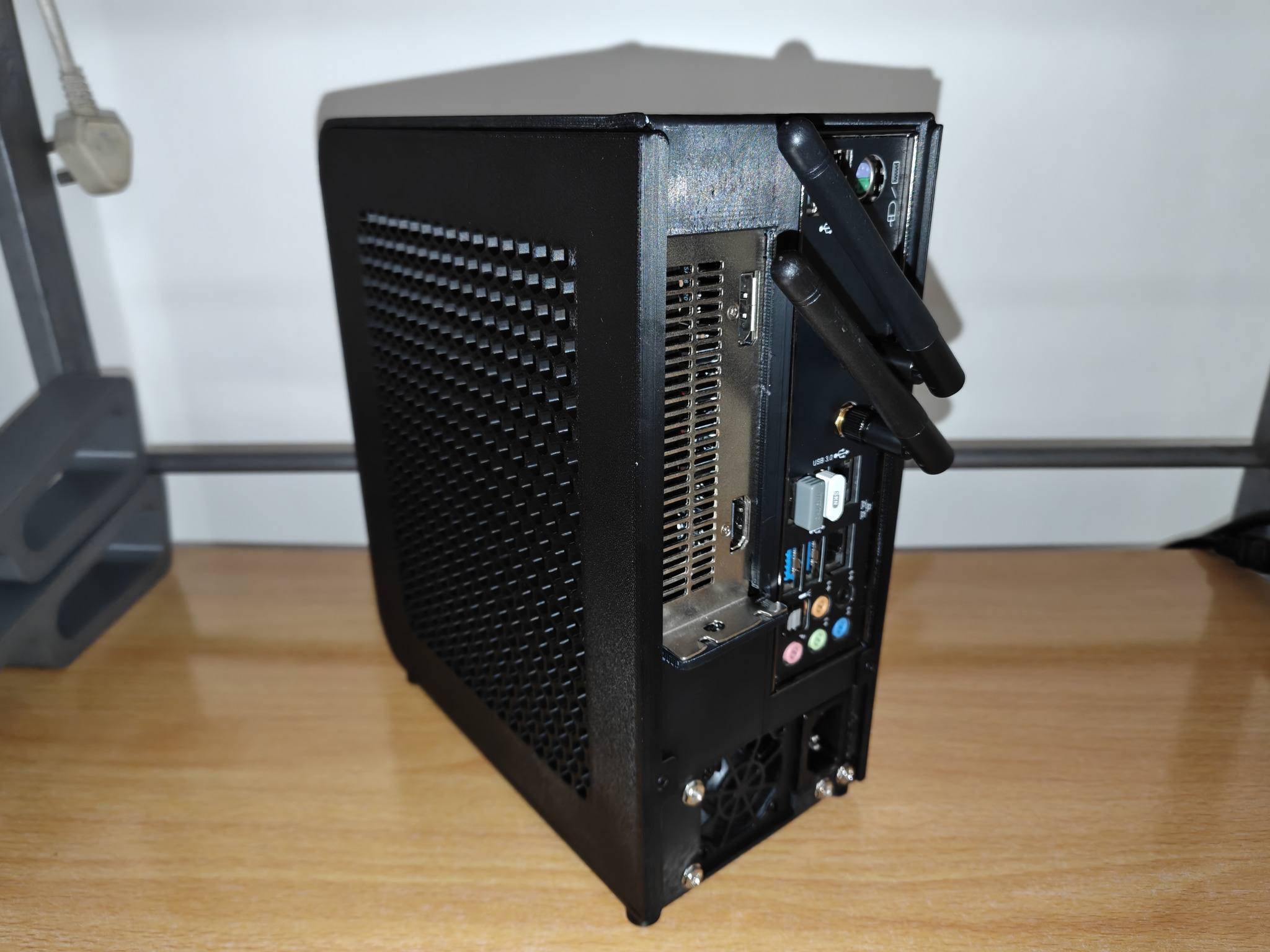

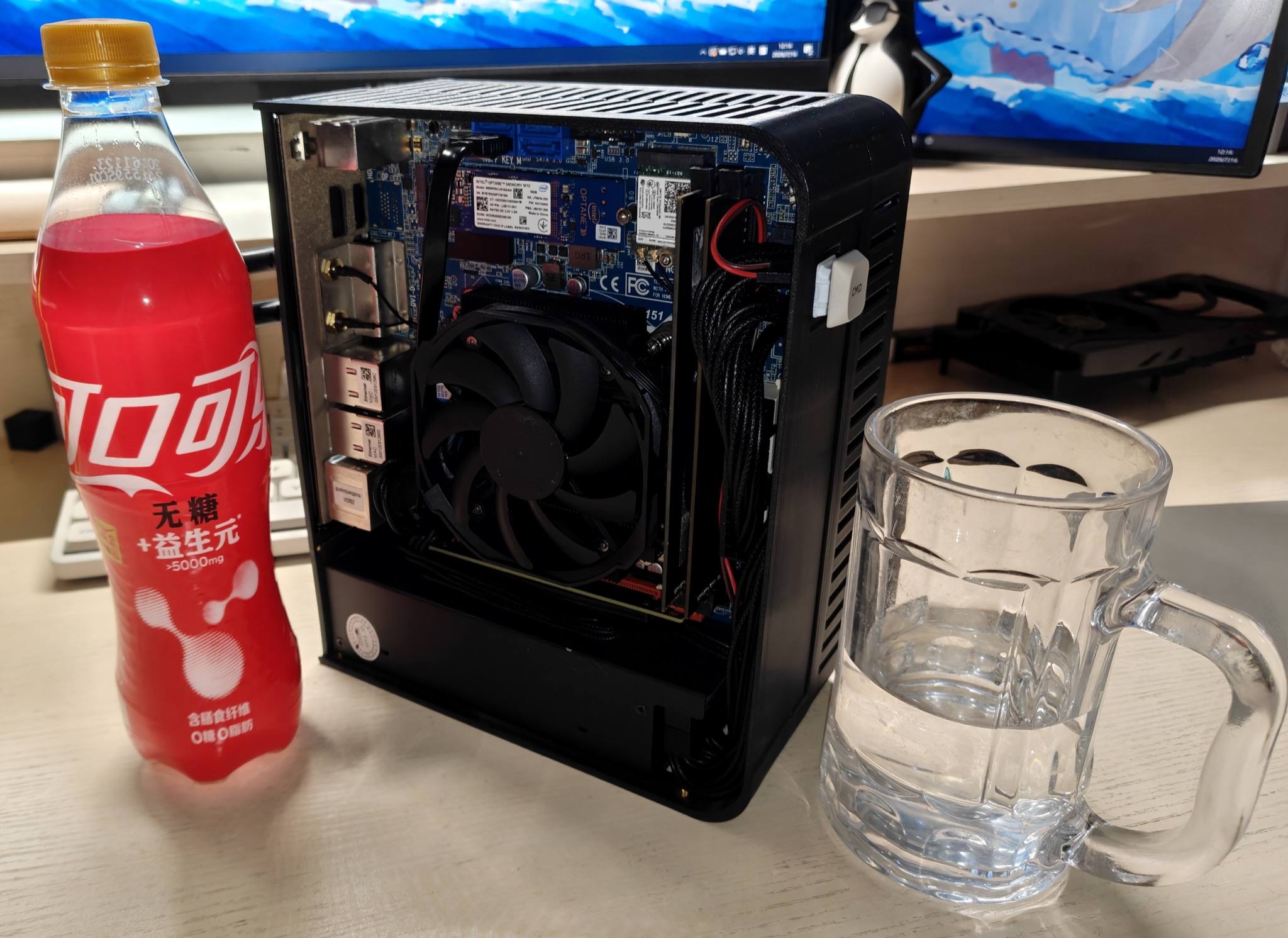

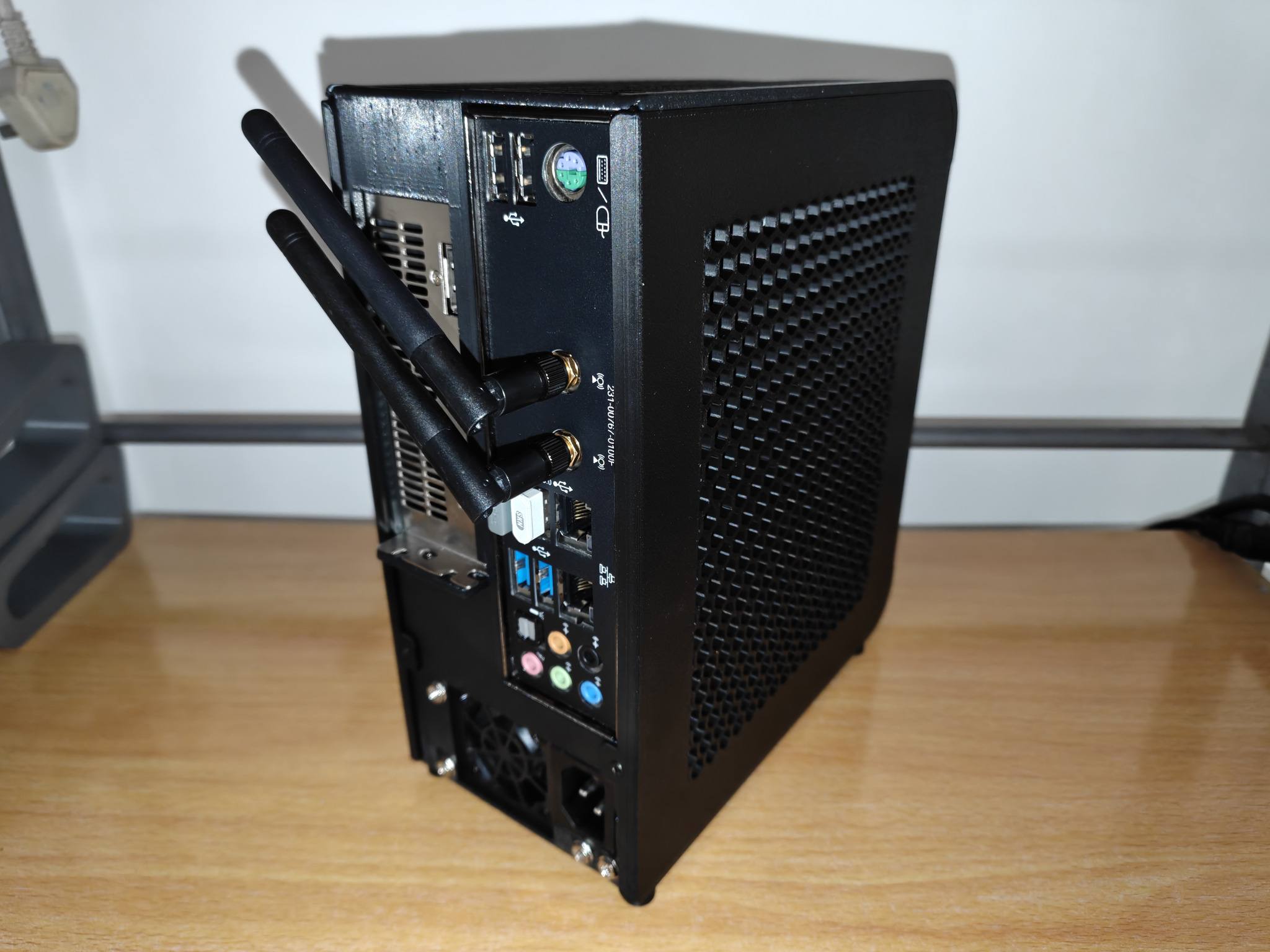

最终成品如图：

---

总结

不想总结了，反正就是接近流水账的方式记录这一个多月主要做了啥。
虽然还遇到了不少问题和解决的过程没有记录，不过就这样吧。

最终配置（几乎全换了一遍）：
CPU：E3-1230v6 🤓
内存：DDR4 2400MHz 8GB + DDR4 2133MHz 4GB（不用白不用） 🤓
主板：适配的 ITX 主板 🤓
硬盘：512GB PCIe 3.0 NVMe M.2 固态硬盘
显卡：盈通 6500 XT 4GB 🤓
散热：酷凛 4热管 30mm高（为了极致的空间） 下压式散热器 ¥89 🤓
电源：全汉 270W 静音1U电源 🤓
机箱：ASA材料 3D打印 体积4L 🤓

这次折腾够了，现在完全不想装机了。。
