局域网通讯软件：概要设计

rCore第四章目前对我来说还是太有难度了，所以先启动这个项目练练手先。

一、需求分析

功能需求和非功能性需求

下面的需求分析是我让 kimi 给我的，感觉中规中矩吧（我没上过需求分析的课）。

功能性需求

即时通讯

1. 文字聊天 ：支持单人和多人聊天，能够发送文字、表情等。
2. 语音视频通话 ：支持一对一和多人语音、视频通话。
3. 消息推送 ：在局域网内，消息能够实时推送，及时提醒用户有新消息。

文件共享

1. 文件传输 ：支持在局域网内传输各种格式的文件，包括文档、图片、视频等。
2. 文件共享目录 ：能够设置共享文件夹，用户可以访问和下载共享目录中的文件。
3. 文件版本管理 ：对于共享文件，能够记录版本信息，方便用户查看文件的历史版本。

安全性能

1. 数据加密 ：对传输中的数据和存储的数据进行加密，防止数据泄露。
2. 用户认证 ：支持多种认证方式，如用户名密码、数字证书等，确保只有授权用户能够使用软件。
3. 访问控制 ：能够根据用户的角色和权限，限制对特定功能和数据的访问。

用户管理

1. 用户认证 ：支持多种认证方式，如用户名密码、数字证书等，确保只有授权用户能够使用软件。
2. 权限分级 ：根据用户的角色和职责，分配不同的权限，如普通用户、管理员等。
3. 用户信息管理 ：能够添加、删除、修改用户信息，方便系统管理员对用户进行管理。

非功能性需求（这我自己给自己要求的）

1.可修改性：模块之间高度独立，在接口不变的情况下，修改功能只用改一个模块；

2.安全性：数据传输要加密，过程无法被窃听或篡改；

3.可用性：服务端稳定不崩溃，持续运行可用性达到99.9%（就是服务器我想做成多端部署的，崩一两个都不会完全掉线）

基本功能点

我先做服务端，就先列一下服务端需要做到什么事情

1.支持多用户的同时连接

2.能够接收和处理用户的请求

具体点就是可以支持用户的注册和登录，以及个人信息管理和局域网多媒体通讯的需求

3.能够向用户返回必要的消息

4.数据传输加密安全

5.稳定不崩溃

二、概要设计

还是先做服务端的概要设计

首先都是服务端了，架构肯定有C/S架构

然后整个功能需求的操作还是比较线性的（对于单个用户的请求来说），所以还采用分层架构的思想

1. 模块图

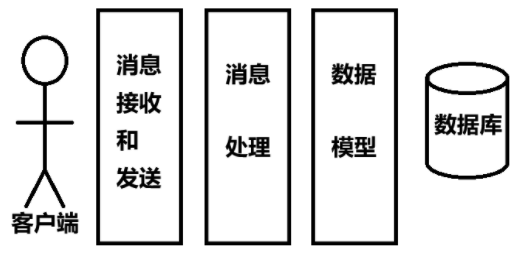

下面就是我目前设想的模块图（虽然看着简单，但是还是想了蛮久的）

主要就分为三大模块

1.消息接收和发送

负责接收来自客户端的消息和发送服务端想要发给指定用户的消息

所以这个模块是要维护用户的连接状态的，而且也要负责客户端的连接的建立

虽然这个模块接收和发送的数据包都是加密的，但是并不影响其实现功能。

2.消息处理

这个模块按照业务的处理逻辑可以继续细分成一下几个模块

首先来自消息接收和发送模块的包是加密的，并且还是字节流

所以首先需要将发送过来的包解密，需要一个安全模块

解密完成之后，需要对字节数据进行信息整理，转换成可以被统一处理的类的实例，需要一个整理模块

有了可以被统一处理的实例，接下来就是按照请求类型进行不同的业务操作，需要一个业务模块

最终处理完成之后，返回给消息接收和发送模块需要的提示信息，同时将需要返回给客户端的内容加密，交给消息接收和发送模块返回给客户端。

3.数据模型

这个模块比较简单

就是使用ORM方便管理数据库中的数据

2. 时序图

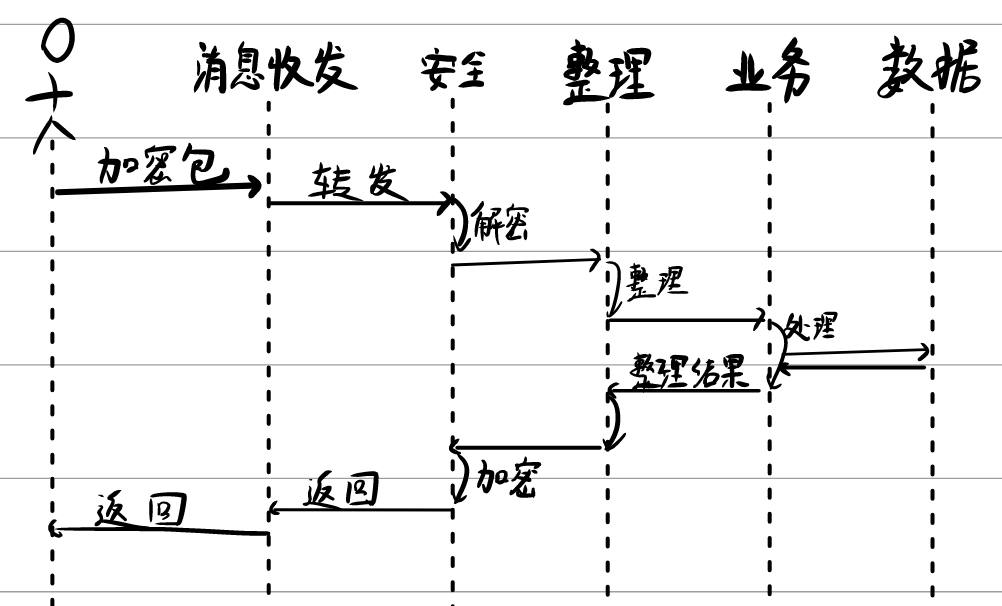

我就画一个大概的总的业务处理过程的时序图。主要是为了方便理清整个操作流程。

3. 数据库设计

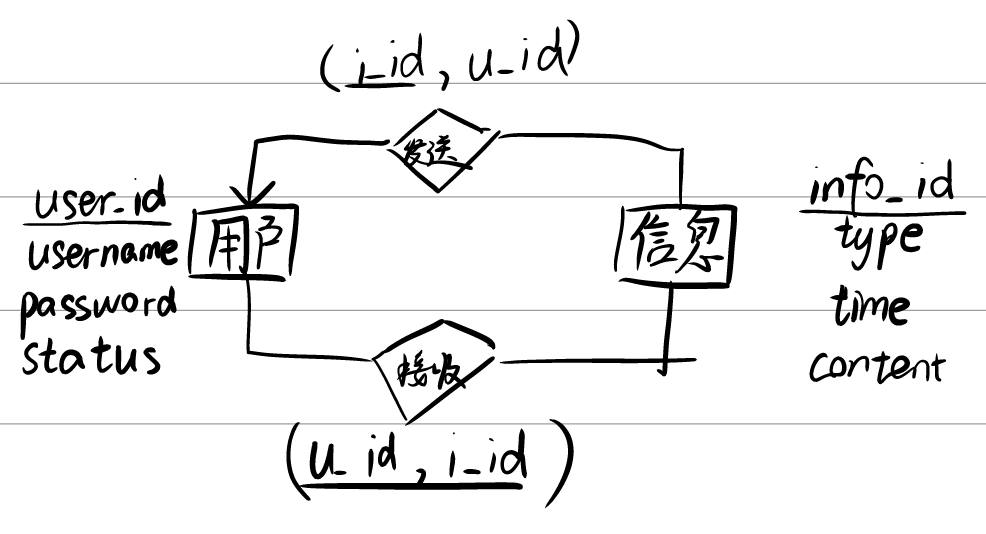

先画E-R图

然后把这个E-R图转成数据库表格，得到以下两张表

user表，字段如下

user_id 整数型

username 字符串型（长度我想让ai定，因为我写完了概要设计之后是想把这个文档喂给ai试试看的）

password 字符串型（加密过的）

status 布尔型（在线或不在线）

info表，字段如下

sender，外键user表的user_id，整数型

receiver，外键user表的user_id，整数型

type，枚举型（目前我想到的有message和file）

time，时间戳，整数型

content，message就直接是字符，file就是路径（突然想到那图片算什么呢，后面想想怎么解决）

dead_time，时间戳，整数型（临时想到可以加上的，就可以方便实现消息记录）

好，目前概要设计就这样，今天已经比较晚了，先休息了。明天再打磨下就开始喂AI试试看（目前感觉自己做详细设计还是比较吃力，看看AI怎么做的，参考学习下）
